AULA 6 | EXTRUDE | 21/04/2020
Nesta aula aprendemos a utilizar o comando EXTRUDE e as suas diversas aplicações.

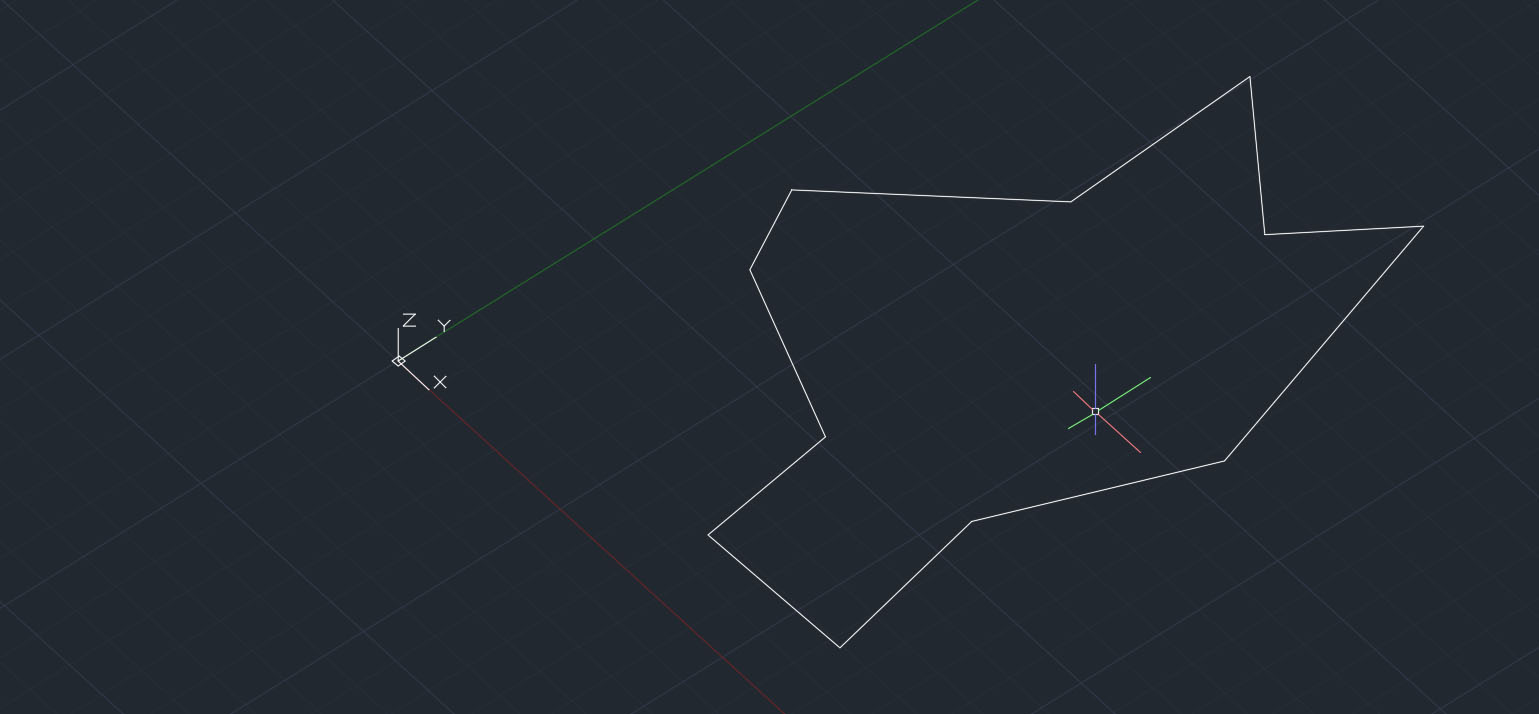

O comando EXTRUDE serve para transformar figuras geométricas em sólidos geométricos.
No primeiro exemplo o extrude é feito perpendicularmente à base.
Neste caso o EXTRUDE não é feito de forma perpendicular à base mas seguindo um caminho estipulado
Se o comando EXTRUDE for utilizado num segmento de linha em vez de uma figura geométrica não se torna num sólido
Por fim foi acrescentado um paralelepípedo para ser feito um SUBTRACT de cada forma e depois de modo a encaixar, dando como resultado final a forma da imagem. Este exemplo simboliza a azul o vidro e a cinza um material sólido como por exemplo betão.
O comando EXTRUDE serve para transformar figuras geométricas em sólidos geométricos.
No primeiro exemplo o extrude é feito perpendicularmente à base.
EXTRUDE BY PATH
Neste caso o EXTRUDE não é feito de forma perpendicular à base mas seguindo um caminho estipulado
Se o comando EXTRUDE for utilizado num segmento de linha em vez de uma figura geométrica não se torna num sólido
REGION + SUBTRACCT + EXTRUDE
EDGESURF
O EDGESURF serve para criar uma superficie através de 4 linhas diagonais. O comando THICKEN é utilizado para atribuir espessura à figura geométrica.
LOFT
Primeiro foram construídos 3 círculos com cotas e diâmetros diferentes, de seguida foi utilizado o comando LOFT para unir os 3 círculos transformando-os num novo sólido geométrico.
Por fim foi acrescentado um paralelepípedo para ser feito um SUBTRACT de cada forma e depois de modo a encaixar, dando como resultado final a forma da imagem. Este exemplo simboliza a azul o vidro e a cinza um material sólido como por exemplo betão.
